Стек из шести петлевых вибраторов на 435 МГц

03 янв 2024, 06:36
Антенны
679
2
Стек из шести петлевых вибраторов на 435 МГц

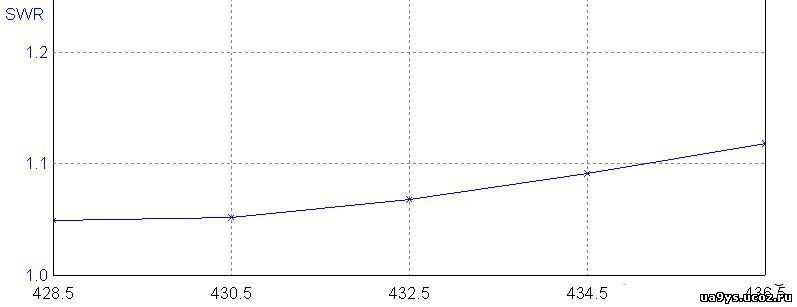

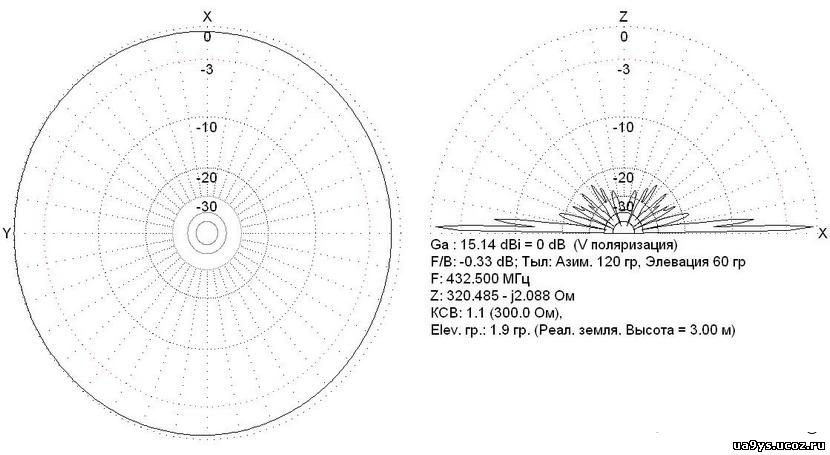

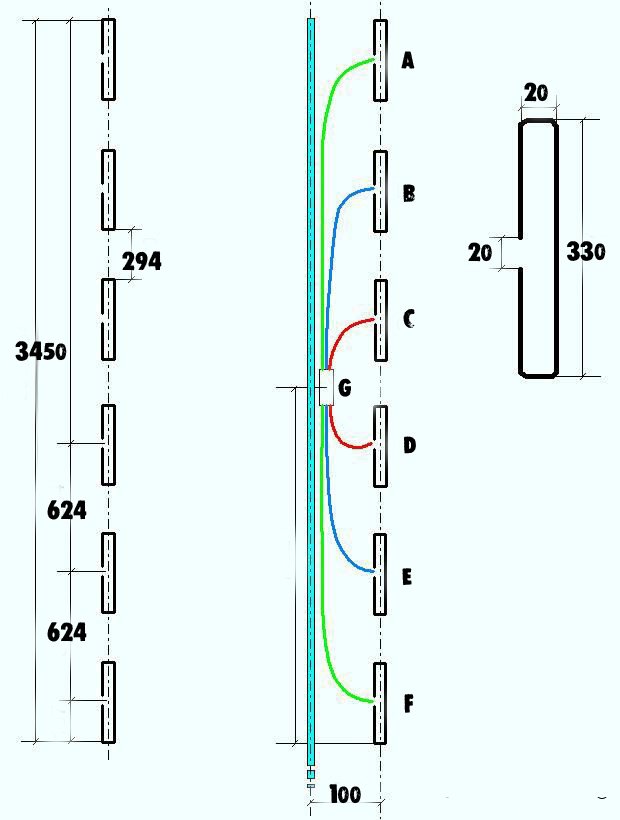

Расчетное усиление антенны 13 dB. Она имеет хороший КСВ и достаточно широкополосна. Вибраторы выполнены из алюминиевого провода диаметром 5.4 мм. Применение провода диаметром от 4 мм до 6 мм существенных изменений не вызывает. Кабельные вставки любого волнового сопротивления и имеют следующие размеры. GC и GD - 455 мм. GB и GE - 910 мм. GA и GF - 1820 мм. В точке G кабели соединены параллельно. От точки G спуск выполняется кабелем 50 Ом произвольной длины. Вставки любого волнового сопротивления... k.у=0.66

Расчет вставок: например 300/435=0.689х0.66=0.455 .ето для коротких кусков, для средних 0.455х2=0.910 (две лямбды), для длинных 0.455х4= 1.820(четыре лямбды) примерно.

Внимание! Важное условие, в этой конструкции вибраторы должны крепится на диэлектрической мачте, например стеклопластиковая труба.


Комментарии
Минимальная длина комментария - 50 знаков. комментарии модерируются
Кликните на изображение чтобы обновить код, если он неразборчив
UR4FD
UR4FD
20 июля 2024 14:42

Интересная конструкция, имеет право на жизнь. Но есть несколько спорных моментов. Я имел опыт работы с ФАР из петлевых вибраторов (собственно, эта антенна ей и является).В чем особенность: 1. Петлевой вибратор обладает хорошим преймуществом - возможность крепления к заземленной металлической мачте за середину вибратора. Таким образом, антенна получается защищенной от статического электричества, и заземленной. В данной конструкции, категорически рекомендуют использовать диэлектрическую мачту. Т.е. минус это преимущество петель. Далее... подключение при помощи шести коаксиальных кабелей. Т.е. волновое сопротивление каждого кабеля 50 ом. Включаем в параллель - никак не получается 50 ом. Теоретически, если сам вибратор выгнать в 300 ом, то его можно подключить двухпроводной симметричной линией 300 ом, а их 6 шт в параллель. Кроме того, удивляют размеры линий. Одно из свойство ФАР - сигнал должен приходить в одинаковой фазе, а это значит, что длина линий должна быть одинаковой. А вот какой - это зависит от коэффициента укорочения кабеля. А она у всех разная. На практике, в конструкции ФАР, используется другое согласование линий, в виде разделителей (divider) сигналов. На мой взгляд, антенна хорошая, но очень тяжело добиться работоспособности. Очень интересно пообщаться с теми, кто уже собрал эту конструкцию, и узнать, какие результаты достигнуты на практике.

Вот будет ли работать схема подключения 6 коаксиальных кабелей в параллель, не уверен. По идее, не должна.

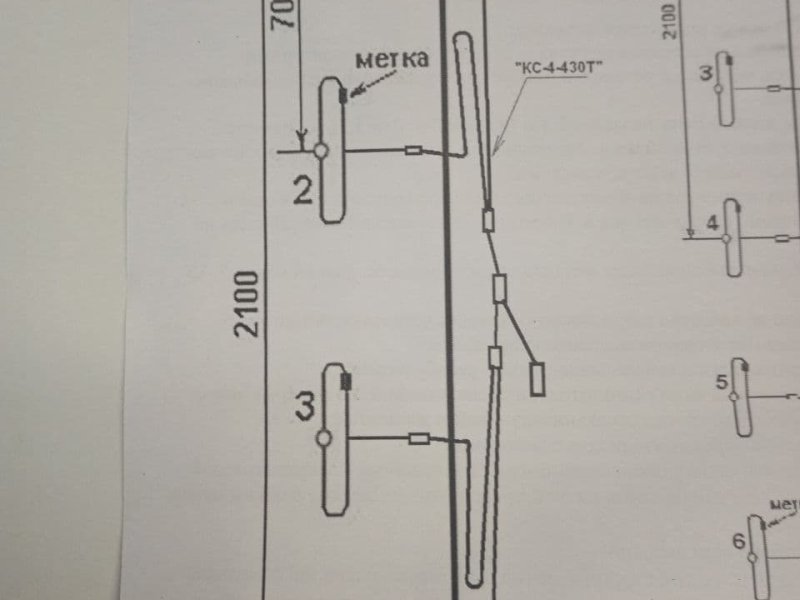

Вот классическая конструкция согласования 4х петлевых вибраторов. Используются 3 делителя. Конструкции делителей - не знаю, видел промышленные, и знаю людей, которые их делали. На вещательных станциях, могу подтвердить, такая схема работает, имел с ней дело. А вот, будет ли работать подключение шести коаксиальных кабелей в параллель - не уверен. Скорее, даже наоборот, думаю, что не будет. А если при этом длина кабеля у всех разная..... no comment. В смісле, тактично промолчу.

Admin
Admin
30 июля 2024 15:06

Сопротивление каждой петли 300 оМ. Кабельные вставки не трансформируют сопротивление, то есть на концах отрезков так же будет 300 оМ.

300/6=50 Ом.
